ستاپ رم ایر 405 XUM هومورو
سیستم رم ایر و مکش هوای سرد مخصوص موتور XUM
ستاپ رم ایر 405 XUM هومورو، مجموعه‌ای برای ایجاد مسیر مشخص‌تر ورود هوای بیرون به سیستم مکش موتور است که با رم ایر Type D فایبرگلاس، باکس هوا، مجموعه فیلترینگ و اتصالات اختصاصی طراحی شده است.
ستاپ رم ایر 405 XUM چیست؟
ستاپ رم ایر 405 XUM هومورو یک مجموعه کامل رم ایر و مکش هوای ورودی است که برای ایجاد مسیر مشخص‌تر ورود هوای بیرون به مجموعه مکش موتور XUM طراحی شده است.
این محصول از نظر ساختار کلی مشابه ستاپ رم ایر XU7 هومورو است؛ هوا از طریق رم ایر Type D فایبرگلاس دریافت می‌شود، از رابط بیضی آکاردئونی، باکس هوا و مجموعه فیلترینگ عبور می‌کند و با لوله U به سمت دریچه گاز می‌رود.
- رم ایر Type D با ساختار فایبرگلاس مستحکم
- رابط بیضی آکاردئونی برای اتصال انعطاف‌پذیر میان اجزا
- باکس هوا و مجموعه فیلترینگ
- لوله U و زانو نیسانی برای اتصال به دریچه گاز XUM
- محل اتصال لوله بخار روغن روی زانو نیسانی
تفاوت کلیدی؛ زانو نیسانی با اتصال بخار روغن
تفاوت اصلی ستاپ 405 XUM با ستاپ XU7 در بخش اتصال به دریچه گاز است. سایر اجزای اصلی از همان ساختار کلی ستاپ رم ایر هومورو پیروی می‌کنند.
ستاپ رم ایر XU7
- ساختار کلی سیستم مکش XU7
- زانوی متناسب با دریچه گاز XU7
ستاپ رم ایر 405 XUM
- ساختار کلی مشابه ستاپ XU7
- زانو نیسانی متناسب با اتصال به دریچه گاز XUM
- محل اتصال لوله بخار روغن روی زانو نیسانی
دیاگرام‌ها شماتیک هستند و هندسه یا ابعاد واقعی قطعات را نشان نمی‌دهند.

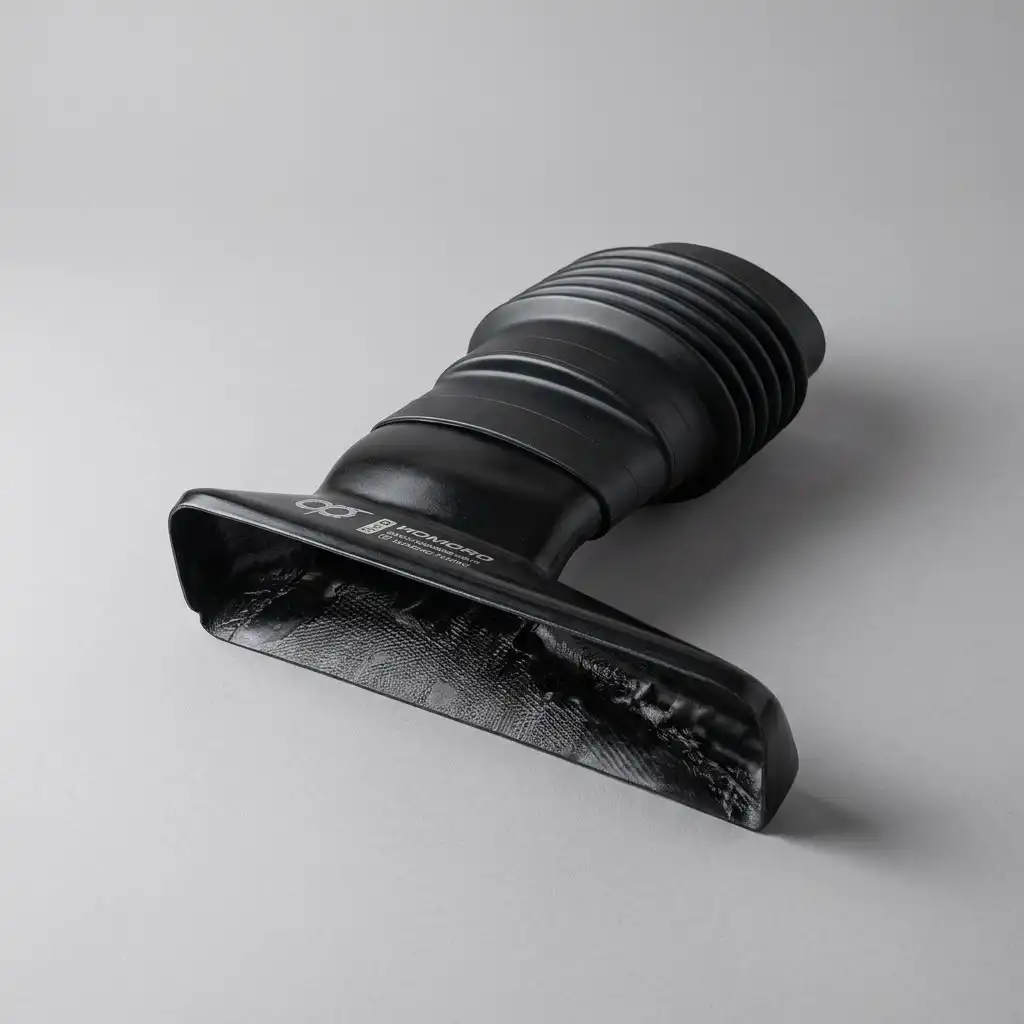

رم ایر Type D فایبرگلاس
رم ایر، بخش ورودی مسیر هوا در این ستاپ است و هدف آن هدایت هوای بیرون به سمت مجموعه مکش است. Type D هومورو از فایبرگلاس ساخته شده و ساختار مستحکمی دارد.
- ساخته‌شده از فایبرگلاس
- ساختار مستحکم
- طراحی Type D
- ایجاد مسیر مشخص برای ورود هوای بیرون
- اتصال به مجموعه مکش از طریق رابط‌ها
برای این بخش ادعای افزایش قطعی قدرت، اسب‌بخار یا کاهش دمای موتور مطرح نمی‌شود؛ هدف، ایجاد مسیر مشخص‌تر ورود هوای بیرون است.
مسیر جریان هوا؛ از بیرون تا دریچه گاز XUM
روی هر مرحله بزنید تا نقش آن در مسیر هوا نمایش داده شود. این مسیر شماتیک است و هندسه واقعی قطعات را نشان نمی‌دهد.
هوای بیرون
هوای بیرون از ناحیه جلوی خودرو، به‌عنوان نقطه شروع مسیر وارد سیستم می‌شود.
مرحله 1 / 7 از مسیر هوا

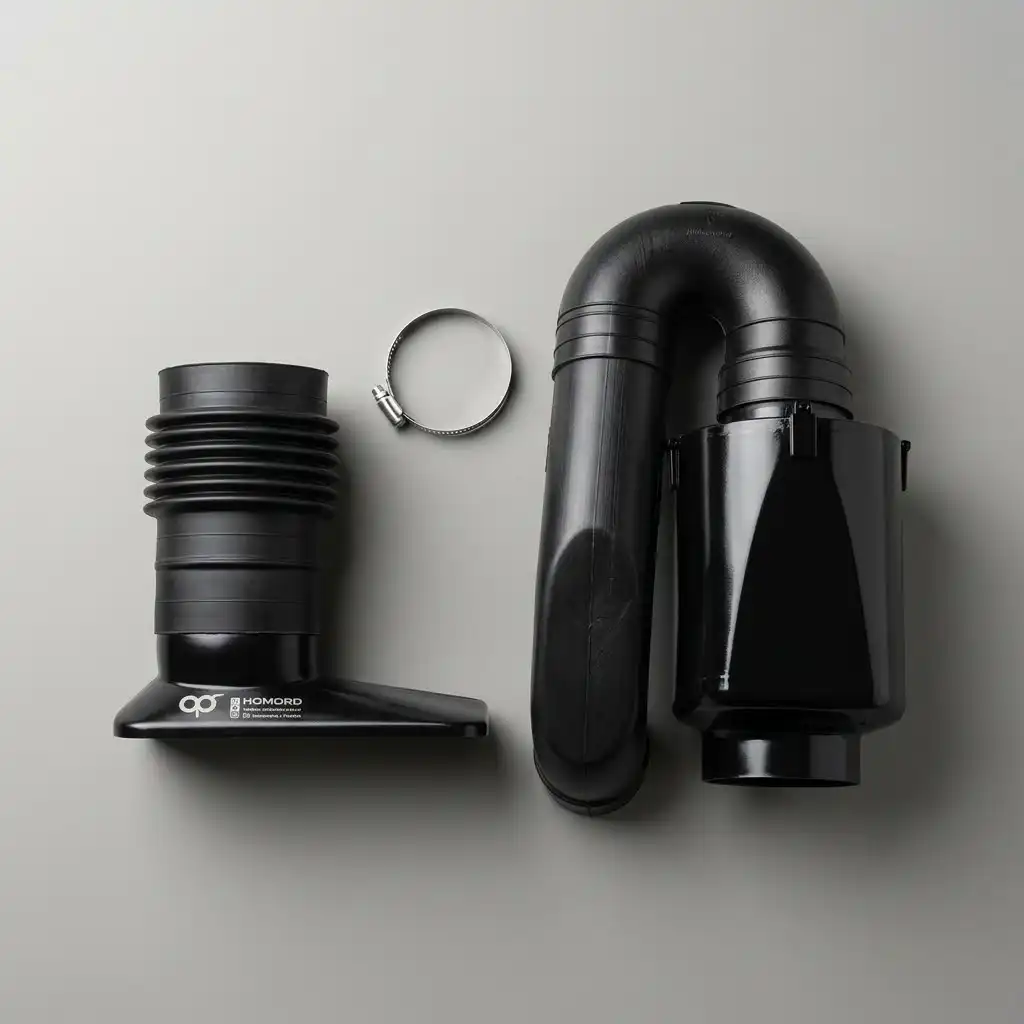

داخل بسته ستاپ رم ایر 405 XUM
شش جزء اصلی مسیر هوا، از رم ایر تا زانوی اتصال به دریچه گاز، در یک مجموعه ارائه می‌شود. تصاویر زیر عکس واقعی رم ایر و باکس هستند؛ آیکون‌های کارت‌ها نمایش فنی ساده‌اند.
رم ایر Type D فایبرگلاس
01رم ایر مستحکم برای ایجاد مسیر ورودی هوای بیرون.
رابط بیضی آکاردئونی
02رابط انعطاف‌پذیر میان بخش‌های سیستم مکش.
باکس هوا
03محفظه مجموعه مکش و فیلترینگ.
مجموعه فیلترینگ
04مجموعه فیلتر مورد استفاده در سیستم.
لوله U
05بخش U شکل مسیر اتصال در مجموعه مکش.
زانو نیسانی
06قطعه اتصال به دریچه گاز در این نسخه از ستاپ که دارای محل اتصال لوله بخار روغن است.
اتصال لوله بخار روغن در زانو نیسانی
زانو نیسانی این محصول دارای محل اتصال مربوط به لوله بخار روغن است. این اتصال برای در نظر گرفتن مسیر لوله بخار روغن در مجموعه مکش طراحی شده است.
- 01لوله بخار روغنOIL VAPOR HOSE
- 02محل اتصال روی زانو نیسانیNISSAN ELBOW PORT
- 03مسیر مکشINTAKE PATH
- 04دریچه گاز XUMXUM THROTTLE BODY
- 1لوله بخار روغن
- 2محل اتصال روی زانو نیسانی
- 3مسیر مکش
- 4دریچه گاز XUM
نمای انفجاری اجزای محصول
نمایش مفهومی ترتیب اجزای سیستم؛ برای دیدن توضیح هر قطعه روی علامت + بزنید. این نما نقشه ابعادی یا دستور مونتاژ دقیق نیست.
-
رم ایر Type D فایبرگلاسP-01 · RAM AIR TYPE D · FIBERGLASSبخش ورودی مسیر هوا؛ ساخته‌شده از فایبرگلاس با فرم Type D.
-
رابط بیضی آکاردئونیP-02 · OVAL ACCORDION COUPLERاتصال انعطاف‌پذیر میان رم ایر و باکس هوا.
-
باکس هواP-03 · AIR BOXمحفظه مجموعه مکش که مجموعه فیلترینگ را در بر می‌گیرد.
-
مجموعه فیلترینگP-04 · FILTER ASSEMBLYفیلتر کردن هوای ورودی پیش از ادامه مسیر.
-
لوله UP-05 · U-PIPEبخش U شکل مسیر؛ انتقال هوا به سمت زانو نیسانی.
-
زانو نیسانی با اتصال بخار روغنP-06 · NISSAN ELBOW · OIL VAPOR PORTاتصال به دریچه گاز XUM؛ دارای محل اتصال لوله بخار روغن.
مزایای طراحی ستاپ 405 XUM
رم ایر Type D
ساختار فایبرگلاس مستحکم برای بخش ورودی مسیر هوا.
مسیر مشخص ورود هوا
طراحی مسیر ورودی از رم ایر به سمت مجموعه مکش.
رابط بیضی آکاردئونی
اتصال انعطاف‌پذیر میان اجزای سیستم مکش.
باکس هوا
محفظه مجموعه مکش و فیلترینگ.
زانو نیسانی اختصاصی
اتصال متناسب با ساختار موردنظر دریچه گاز موتور XUM.
اتصال بخار روغن
محل اتصال لوله بخار روغن روی زانو نیسانی.
مزایای بالا ساختاری هستند و به معنای تضمین افزایش قطعی قدرت یا شتاب نیستند.
مشخصات فنی ستاپ رم ایر 405 XUM
| مشخصه | مقدار |
|---|---|
| نام محصول | ستاپ رم ایر 405 XUM |
| خودرو | پژو 405 |
| موتور هدف | XUM |
| نوع سیستم | Ram Air / Intake Setup |
| نوع رم ایر | Type D |
| جنس رم ایر | فایبرگلاس |
| رابط | بیضی آکاردئونی |
| باکس هوا | دارد |
| مجموعه فیلترینگ | دارد |
| لوله U | دارد |
| زانو اتصال دریچه گاز | زانو نیسانی |
| اتصال لوله بخار روغن | روی زانو نیسانی |
پیش از نصب بررسی کنید
این ستاپ برای پژو 405 مجهز به موتور XUM طراحی شده است. سازگاری نهایی باید با مشخصات خودرو و نسخه موتور بررسی شود.
نصب بهتر است توسط فرد متخصص و با بررسی کامل اتصالات انجام شود.
مقایسه ستاپ XU7 و ستاپ 405 XUM
زانو نیسانی و اتصال لوله بخار روغن برای نسخه XUM
| ویژگی | ستاپ XU7 | ستاپ 405 XUM |
|---|---|---|
| ساختار کلی ستاپ | ساختار مخصوص XU7 | مشابه ساختار کلی XU7 |
| رم ایر | Type D فایبرگلاس | Type D فایبرگلاس |
| رابط | رابط بیضی آکارئونی | رابط بیضی آکاردئونی |
| اتصال دریچه گاز | زانو آکاردئونی و زانو درجا | زانو نیسانی |
| اتصال بخار روغن | روی زانو آکاردئونی | محل اتصال روی زانو نیسانی |
| باکس و مجموعه فیلترینگ | دارد | دارد |
| لوله U | دارد | دارد |
سوالات متداول
ستاپ رم ایر اختصاصی موتور XUM
ستاپ رم ایر 405 XUM هومورو با رم ایر Type D فایبرگلاس، باکس هوا، مجموعه فیلترینگ، رابط بیضی آکاردئونی، لوله U و زانو نیسانی مجهز به اتصال بخار روغن، برای ایجاد یک مسیر مشخص‌تر ورود هوا به سیستم مکش طراحی شده است.
